Топка ЗП-РПК в Кургане

Устройство и принцип работы

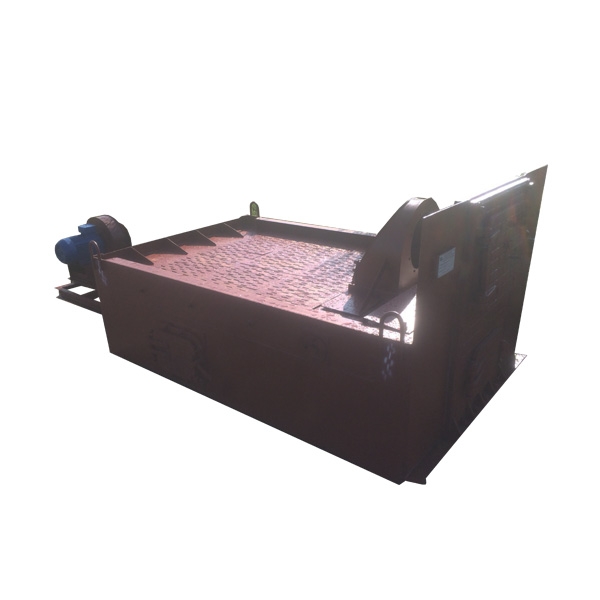

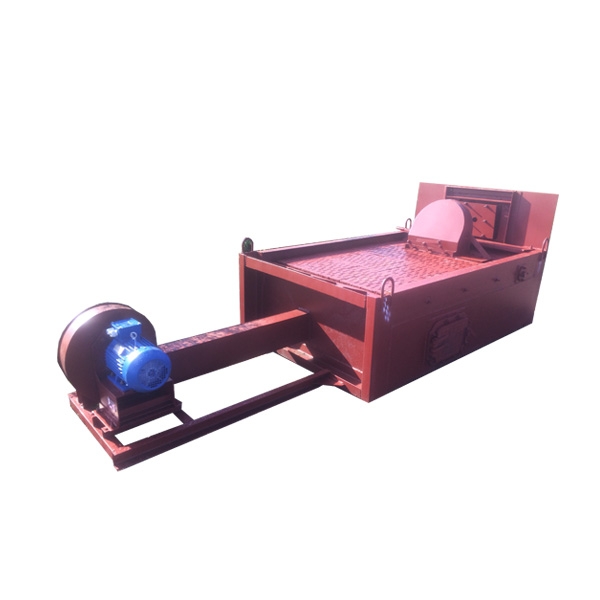

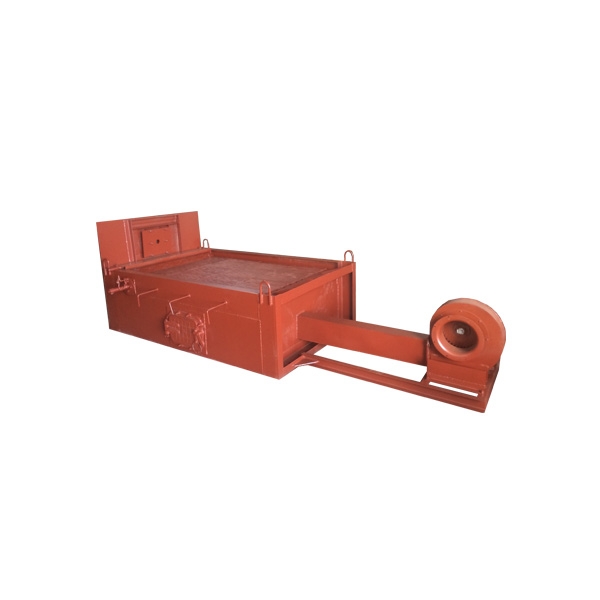

Топка ЗП-РПК — это устройство для сжигания топлива в котлах, представленное двумя блоками: блоком топки с поворотной колосниковой решеткой и блоком забрасывателя для равномерной подачи топлива на решетку.

Колосниковая решетка выполнена из чугуна и имеет ручной привод для поворота колосников, с помощью которого сбрасывается шлак и зола. Решетка топки делится на одну или две секции, в зависимости от размера топки. На каждую секцию имеется свой ручной привод для поворота колосников. Под решеткой размещен шлаковый бункер, куда сбрасываются отходы горения.

Особенностью топки ЗП-РПК является пневмомеханический забрасыватель типа ЗП, обеспечивающий совокупность двух типов подачи топлива: подача крупного топлива на решетку слоями и подача мелких частиц топлива потом воздуха непосредственно в топочное пространство, что обеспечивает полноценное сжигание горючего без потерь из-за несгоревшей пыли.

Горючее из бункера поступает в забрасыватель, где крупные части падают в роторный забрасывающий механизм и равномерно выкладываются на решетку, а мелкие – распыляются в топочное пространство. Горючее подается в решетку постоянно. На каждую секцию топки устанавливается один забрасыватель.

Таким образом, в топке ЗП-РПК механизируется процесс заброса и горения топлива.

Условное обозначение

Топка ЗП-РПК A-B/C — это полумеханическая топка с поворотной колосниковой решеткой и забрасывателем типа ЗП, где A — количество забрасывателей, а B/C — это ширина и длина ленточного полотна.

Особенности и преимущества

• Система пневмомеханической подачи топлива способствует сжиганию даже мелких частиц твердого топлива;
• Автоматизация процесса позволяет облегчить ручной труд;
• Полноценное сжигание топлива обеспечивает высокий КПД и экономичный расход;
• Стабильная работа котельной с минимальным участие человека.

Размещение и установка

Топка устанавливается на подготовленную поверхность. Сверху на топку устанавливается забрасыватель. Важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. В конце происходит установка элементов управления.

Эксплуатация и техническое обслуживание

Во время эксплуатации топки необходимо обеспечить непрерывную подачу топлива в бункер. Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства электроутрановок».

Комплектация

В комплекте топки ЗП-РПК предусмотрено все необходимое, для установки оборудования. Устройство поставляется двумя блоками: топка с колосниковой решеткой и забрасыватель. Оба блока в заводской сборке и требует только монтажа.
